2026 Μηχανικός οδηγός για την επικύρωση φορτίου ανέμου για ηλιακά στηρίγματα κεκλιμένης οροφής σε περιοχές με τυφώνα

Κύρια δοκιμή φορτίου ανέμου για ηλιακά στηρίγματα κεκλιμένης οροφής σε ζώνες τυφώνα. Μάθετε την αεροδυναμική επικύρωση, τις προδιαγραφές των μπουλονιών διάτμησης και την προστασία LCOE.

1. Εισαγωγή: Μετριασμός των κινδύνων δομικής αστοχίας σε εγκαταστάσεις ηλιακής ενέργειας με υψηλό άνεμο

Οι παγκόσμιοι εργολάβοι EPC που αναπτύσσουν φωτοβολταϊκές συστοιχίες σε παράκτιες περιοχές που είναι επιρρεπείς σε τυφώνες αντιμετωπίζουν κρίσιμες μηχανολογικές προκλήσεις. Η τυπική σχάρα ταράτσας συχνά αποτυγχάνει όταν υπόκειται σε ακραίες εντοπισμένες δυνάμεις ανύψωσης και ζώνες αρνητικής πίεσης που δημιουργούνται από αναταράξεις ανέμου υψηλής ταχύτητας. Η μετατόπιση της δομής, η κόπωση από τη διάτμηση των συνδετήρων και ο λυγισμός της σιδηροτροχιάς όχι μόνο προκαλούν καταστροφικές απώλειες δομοστοιχείων, αλλά προκαλούν επίσης σοβαρή ευθύνη και παρατεταμένο χρόνο διακοπής λειτουργίας του συστήματος.

Αυτός ο τεχνικός οδηγός περιγράφει λεπτομερώς τις εμπειρικές μεθόδους επικύρωσης, τις αρχές αεροδυναμικής βελτιστοποίησης και τις μηχανικές προδιαγραφές που απαιτούνται για τη διασφάλιση των ηλιακών στηριγμάτων σε κεκλιμένη οροφή έναντι συνεχών συνθηκών τυφώνα κατηγορίας 5. Εφαρμόζοντας σχέδια προφίλ δοκιμασμένων σε αεροσήραγγα και αυστηρή δομική ενίσχυση, οι ομάδες μηχανικών μπορούν να προστατεύσουν την ακεραιότητα της ισορροπίας του συστήματος (BOS) προστατεύοντας παράλληλα τις μακροπρόθεσμες αποδόσεις των έργων.

2. Τεχνική Ανάλυση & Βασικοί Μηχανισμοί

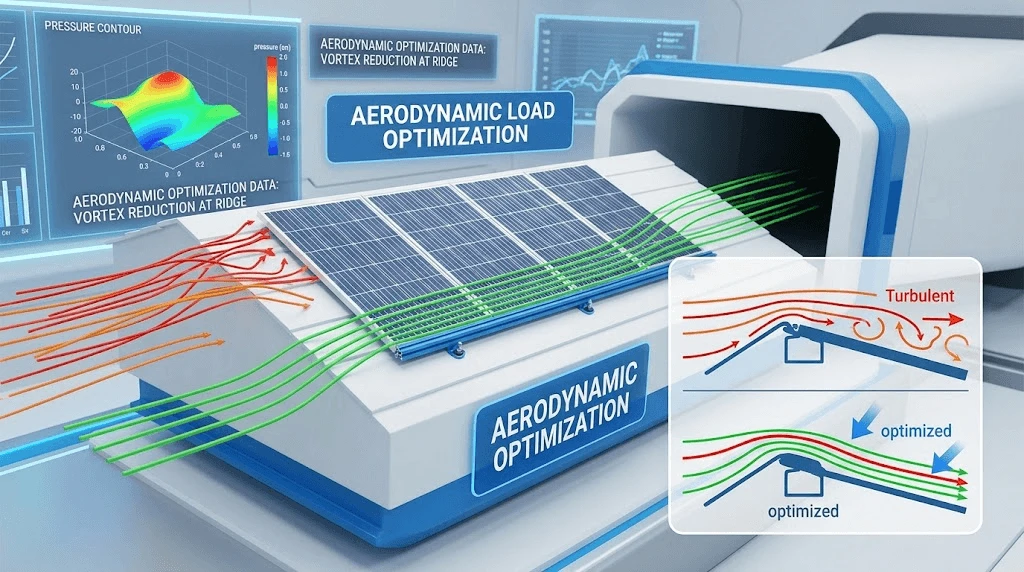

Βελτιστοποίηση αεροδυναμικού φορτίου

Οι κεκλιμένες στέγες λειτουργούν ως αεροδυναμικές ράμπες, επιταχύνοντας την ταχύτητα του ανέμου κατά μήκος της κορυφογραμμής και δημιουργώντας ζώνες υψηλής αναρρόφησης κατά μήκος των μαρκίζων και των γωνιών της οροφής. Οι τυπικές παραδοχές επίπεδης πλάκας είναι ανεπαρκείς για δομικά μοντέλα εμπορικής κλίμακας. Οι κεκλιμένες βάσεις οροφής υψηλής απόδοσης χρησιμοποιούν γεωμετρίες χαμηλού προφίλ και βελτιστοποιημένες γωνίες κλίσης (συνήθως ταιριάζουν ή συγκρατούνται κοντά στην κλίση της οροφής) για την ελαχιστοποίηση των φυσαλίδων διαχωρισμού και της απόρριψης δίνης. Η μοντελοποίηση Computational Fluid Dynamics (CFD) σε συνδυασμό με τη δοκιμή αεροδυναμικής σήραγγας οριακού στρώματος διασφαλίζει ότι οι συντελεστές πίεσης (Cp) ελαχιστοποιούνται σε όλες τις ζώνες οροφής, μειώνοντας τον ταλαντευόμενο πτερυγισμό στην επιφάνεια της μονάδας.

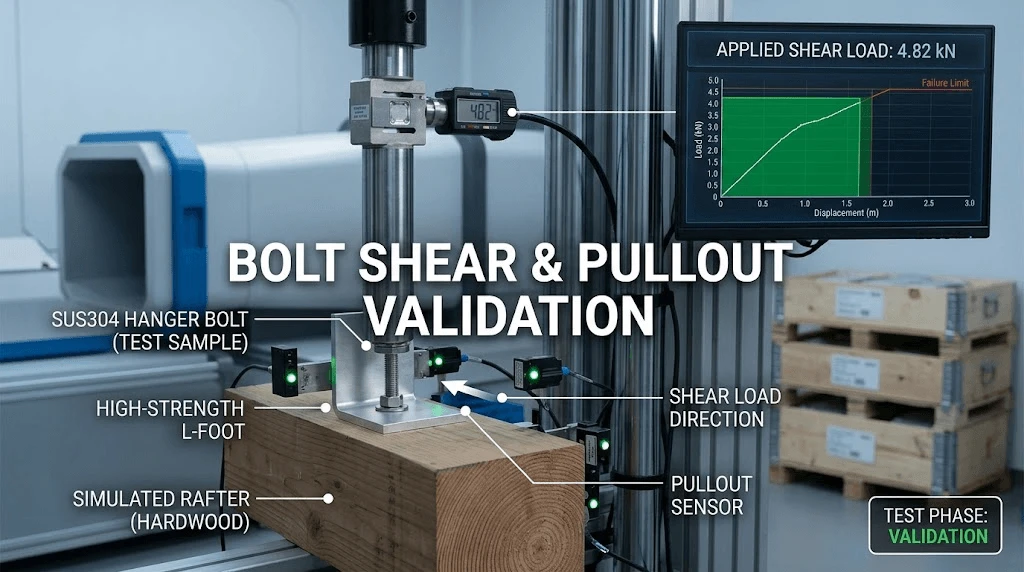

Διατμητική αντίσταση μπουλονιών & Διαδρομές δομικού φορτίου

Η διαδρομή μηχανικού φορτίου μεταφέρει δυνάμεις ανύψωσης και οπισθέλκουσας που προκαλούνται από τον άνεμο απευθείας από το πλαίσιο της φωτοβολταϊκής μονάδας μέσω των μεσαίων/ακραίων σφιγκτήρων, των σιδηροτροχιών στήριξης, των μπουλονιών κρεμάστρας ή των γάντζων οροφής και στα κύρια δοκάρια ξυλείας ή σκυροδέματος. Για να αποτρέψετε την απόσυρση του συνδετήρα και την αστοχία διάτμησης υπό κυκλική φόρτιση:

Προδιαγραφές υλικού στερέωσης:Οι συνδετήρες πρέπει να είναι κατασκευασμένοι από δομικό ανοξείδωτο χάλυβα 304 ή 316, με αντοχή σε υψηλές τάσεις διάτμησης χωρίς εύθραυστη θραύση.

Βαθμονόμηση ροπής:Οι σφιγκτήρες απαιτούν εφαρμογή βαθμονομημένης ροπής (συνήθως 14–16 Nm για ανοξείδωτο υλικό M8) για να διατηρείται σταθερή η πίεση σύσφιξης χωρίς να συνθλίβεται το πλαίσιο της μονάδας αλουμινίου.

Σφράγιση διείσδυσης:Για βάσεις τύπου διείσδυσης, τα κολάρα EPDM που αναβοσβήνουν ή οι ιδιόκτητες στεγανοποιήσεις συμπίεσης εμποδίζουν την είσοδο νερού ενώ κατανέμουν τα σημειακά φορτία ομοιόμορφα στα δομικά μέλη του πλαισίου.

3. Βιομηχανικά Πρότυπα & Αντίκτυπος ROI

Παράμετροι Δομικής Συμμόρφωσης

Αντίκτυπος ROI & Μείωση LCOE

Οι δομικές αστοχίες κατά τη διάρκεια έντονων καιρικών φαινομένων απαιτούν δαπανηρή αντικατάσταση εξαρτημάτων, αυξήσεις των ασφαλίστρων και εκτεταμένες διακοπές παραγωγής. Η ανάπτυξη αυστηρά ελεγμένων στηριγμάτων κεκλιμένης οροφής με αξιολόγηση τυφώνα εξαλείφει τις δαπάνες δομικής αποκατάστασης για έναν τυπικό κύκλο ζωής 25 ετών. Η διατήρηση της μηχανικής ακαμψίας προστατεύει άμεσα τη γραμμική εγγύηση ισχύος αποτρέποντας μικρορωγμές σε γκοφρέτες πυριτίου που προκαλούνται από συστροφή πλαισίου κατά τη διάρκεια συμβάντων με ισχυρούς ανέμους, διασφαλίζοντας βελτιστοποιημένη απόδοση κόστους ενέργειας (LCOE).

4. Ενοποίηση & Συμβατότητα Συστήματος

Η αξιόπιστη απόδοση φορτίου ανέμου απαιτεί αυστηρό συγχρονισμό υλικού σε ολόκληρη την αλυσίδα ηλιακών στοιχείων. Οι αρχιτεκτονικές τοποθέτησης Hemao Industry ενσωματώνονται άψογα με τα τυπικά εμπορικά πλαίσια πλαισίου και τα περιβλήματα αποθήκευσης ενέργειας, χρησιμοποιώντας γενικά σιδηροδρομικά κανάλια που φιλοξενούν διαφορετικά πάχη πάνελ (30 mm έως 40 mm).

Συνδυάζοντας τις ράγες οροφής με κεκλιμένο άνεμο με ελαφριά σύνθετα πόδια στήριξης και ενσωματωμένες ωτίδες γείωσης, τα συνεργεία εγκατάστασης διατηρούν συνεχείς ηλεκτρικές διαδρομές συγκόλλησης χωρίς να απαιτούν ξεχωριστούς χάλκινους βραχυκυκλωτήρες γείωσης. Αυτή η τυποποιημένη αρθρωτή διεπαφή μειώνει τις ανθρωποώρες εγκατάστασης κατά 18%, ενώ εγγυάται ότι η κατανομή μηχανικού φορτίου παραμένει ομοιόμορφη τόσο στις οροφές των μεταλλικών ραφών όσο και στις διαμορφώσεις πλακιδίων και μπαταριών.

5. Ποιοτικός Έλεγχος & Παγκόσμια Συμμόρφωση

Ο αυστηρός ποιοτικός έλεγχος του εργοστασίου είναι υποχρεωτικός πριν το δομικό υλικό φτάσει σε παράκτιες εγκαταστάσεις εργασίας. Η Hemao Industry επιβάλλει ένα πρωτόκολλο διασφάλισης ποιότητας πολλαπλών επιπέδων:

Φασματομετρία πρώτων υλών:Επαλήθευση της στοιχειακής σύνθεσης των εξωθήσεων AL6005-T5 για τη διασφάλιση της συμμόρφωσης με την αντοχή σε εφελκυσμό και διαρροή.

Δοκιμή πάχους ανοδικού οξειδίου:Εξασφάλιση πάχους στρώματος οξειδίου μεγαλύτερου ή ίσου με 15um για αντοχή στη διάβρωση με ψεκασμό αλατιού σε θαλάσσια και παράκτια περιβάλλοντα.

Δοκιμή μηχανικού φορτίου:Δοκιμή καταστροφικών και μη καταστροφικών κυψελών φορτίου σε συναρμολογημένα δείγματα σφιγκτήρα ράγας για επαλήθευση των τελικών περιθωρίων αντοχής σε εφελκυσμό.

Παγκόσμια Πιστοποιήσεις:Πλήρης τεκμηρίωση συμμόρφωσης ευθυγραμμισμένη με τα πρότυπα TUV Rheinland, ISO 9001 και AS/NZS 1170.2.

6. Συχνές ερωτήσεις

Πώς διατηρούν τα συστήματα στήριξης σε κεκλιμένη οροφή τη δομική ακεραιότητα υπό συνθήκες τυφώνα υψηλής αλατότητας;

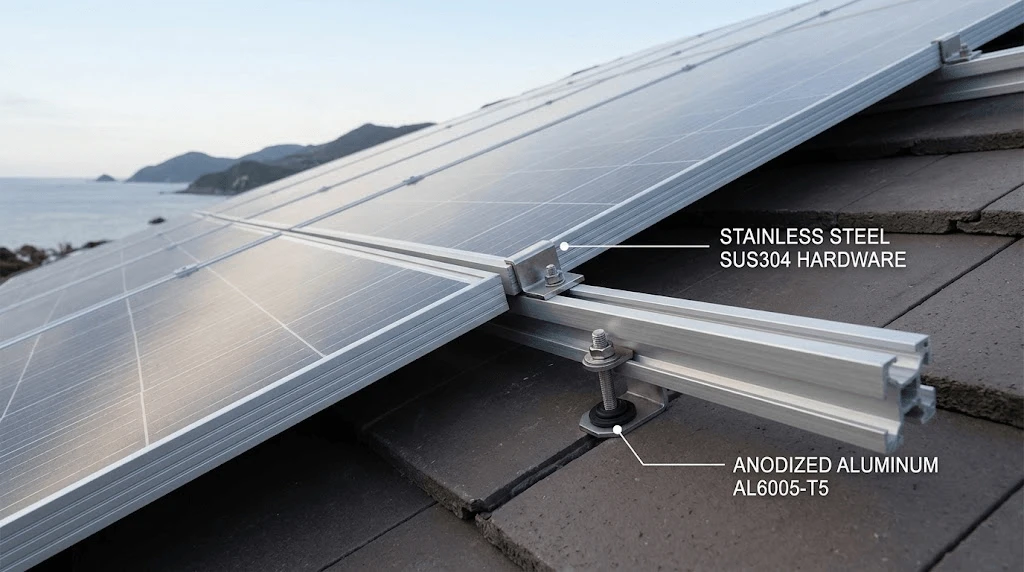

Τα συστήματα συνδυάζουν αλουμίνιο AL6005-T5 ναυτιλιακής ποιότητας με παθητικό υλικό από ανοξείδωτο χάλυβα SUS304 για την πρόληψη της γαλβανικής διάβρωσης. Προστατευτικές επικαλύψεις ανοδίωσης σφραγίζουν το μεταλλικό υπόστρωμα έναντι της διείσδυσης ψεκασμού αλατιού, διασφαλίζοντας ότι η δομική ακεραιότητα παραμένει αδιαπραγμάτευτη ακόμα και μετά από παρατεταμένη έκθεση στην υγρασία της ακτής και τη βροχή υψηλής ταχύτητας που προκαλείται από τον άνεμο.

Ποια πρωτόκολλα συσκευασίας και υλικοτεχνικής υποστήριξης χρησιμοποιούνται για τις χύδην διεθνείς αποστολές σιδηροτροχιών τοποθέτησης βαρέως τύπου;

Οι χύδην αποστολές οργανώνονται σε ενισχυμένα ξύλινα κιβώτια ή σε παλετοποιημένες δέσμες με ατσάλι που χωρίζονται με παρεμβολές αφρού που δεν λειαντικά. Οι ράγες είναι φωλιασμένες σφιχτά για να ελαχιστοποιηθεί η μετατόπιση και όλοι οι σύνδεσμοι είναι προ-ταξινομημένοι σε αδιάβροχες σακούλες με ετικέτα για να επιταχυνθεί η επιτόπια τοποθέτηση και να αποτραπεί η απώλεια εξαρτημάτων κατά το χειρισμό της θύρας.

Ποια είναι τα τεχνικά όρια και οι χρόνοι παράδοσης για προσαρμοσμένες λύσεις τοποθέτησης προσαρμοσμένες OEM/ODM με φορτίο ανέμου;

Custom engineering for non-standard roof pitches or extreme wind zones (>70m/s) περιλαμβάνει αποκλειστική ανάλυση CFD και πρωτότυπο δείγμα. Οι αρχικές εκθέσεις δομικής προσομοίωσης παραδίδονται εντός 5 εργάσιμων ημερών, με την πλήρη υπογραφή παραγωγής και εργαλείων να ολοκληρώνεται σε ένα παράθυρο 3 έως 4 εβδομάδων ανάλογα με την κλίμακα του έργου.

7. Παρότρυνση για δράση

Επικοινωνήστε με την ομάδα μηχανικών μας για μια προσαρμοσμένη διάταξη Φ/Β συστήματος 5 kW και λεπτομερή προσφορά BOM εντός 48 ωρών.
