Αντιμετώπιση της υποβάθμισης PID και LID σε ηλιακά έργα υψηλής θερμοκρασίας

Αντιμετώπιση της υποβάθμισης PID και LID σε ηλιακά έργα υψηλής θερμοκρασίας

Στρατηγικές μετριασμού για PID και LID σε φωτοβολταϊκά συστήματα κοινής ωφέλειας υψηλής θερμοκρασίας. Βελτιστοποιήστε το LCOE με τεχνολογία διπλού γυαλιού τύπου N TOPCon 700-725W.

Το κόστος της ανεξέλεγκτης υποβάθμισης των φωτοβολταϊκών

Οι φωτοβολταϊκές εγκαταστάσεις κλίμακας κοινής ωφέλειας που αναπτύσσονται σε ξηρά, τροπικά και ερημικά περιβάλλοντα αντιμετωπίζουν συνήθως θερμοκρασίες λειτουργίας κυψελών που υπερβαίνουν τους 65 βαθμούς. Κάτω από αυτές τις παρατεταμένες συνθήκες, οι τυπικές μονάδες κρυσταλλικού πυριτίου υποφέρουν από επιταχυνόμενη απώλεια ισχύος που προκαλείται από δύο διακριτούς ηλεκτροχημικούς μηχανισμούς: την πιθανή επαγόμενη αποικοδόμηση (PID) και την υποβάθμιση που προκαλείται από το φως (LID).

Για τους εργολάβους EPC και τους προγραμματιστές έργων, τα μη ελεγχόμενα PID και LID θέτουν σε κίνδυνο άμεσα τη χρηματοοικονομική μοντελοποίηση του συστήματος. Η υποβάθμιση πρώιμου σταδίου που υπερβαίνει τις αρχικές παραδοχές του PVSyst οδηγεί σε απόδοση ενέργειας εκτός στόχου, σε χαμένες υποχρεώσεις Συμφωνίας Αγοράς Ισχύος (PPA) και σε αυξημένο ισοπεδωμένο κόστος ηλεκτρικής ενέργειας (LCOE).

Η αποτροπή αυτών των απωλειών απαιτεί τη μετάβαση πέρα ​​από την τυπική επιλογή εξαρτημάτων για την ανάπτυξη τεχνολογίας κυττάρων TOPCon τύπου N, συσκευασίας διπλού γυαλιού και φραγμούς μετανάστευσης ιόντων νατρίου. Αυτός ο οδηγός περιγράφει τη φυσική της υποβάθμισης σε υψηλές θερμοκρασίες, ποσοτικοποιεί τους μηχανικούς μηχανισμούς που εμπλέκονται και αξιολογεί τον τεχνικό μετριασμό^{στρατηγικές για εμπορικά και χρηστικής κλίμακας ηλιακά έργα.}

Τεχνική Ανάλυση & Βασικοί Μηχανισμοί PID και LID

Φυσική από δυνητική υποβάθμιση (PID).

Το PID εμφανίζεται όταν η υψηλή τάση του συστήματος -συνήθως 1500V DC σε διαμορφώσεις κοινής χρήσης- δημιουργεί ένα ισχυρό ηλεκτροστατικό πεδίο μεταξύ του γειωμένου πλαισίου αλουμινίου και των ηλιακών κυψελών ενεργού πυριτίου.

1. Μετανάστευση ιόντων νατρίου:Η θερμότητα επιταχύνει τη διάχυση ιόντων νατρίου (Na⁺) από το γυαλί καλύμματος σόδα-άσβεστου μέσω του ενθυλακωτικού.

2. Διείσδυση αντιανακλαστικής επίστρωσης (ARC):Το ηλεκτρικό πεδίο οδηγεί το Na⁺ιόντων στο αντιανακλαστικό στρώμα επικάλυψης του νιτριδίου του πυριτίου (SiNx).

3. PN Junction Shunting:Τα συσσωρευμένα θετικά φορτία στην επιφάνεια της κυψέλης προκαλούν τοπική διακλάδωση της διασταύρωσης PN, αυξάνοντας την πυκνότητα ελαττώματος και μειώνοντας δραστικά την τάση ανοιχτού κυκλώματος (Voc) και τον συντελεστή πλήρωσης (FF).

Η υψηλή υγρασία και οι θερμοκρασίες περιβάλλοντος άνω των 45 βαθμών μειώνουν την ηλεκτρική αντίσταση του γυαλιού και των ενθυλακωτικών, επιταχύνοντας τον ρυθμό του Na⁺μεταφορά ιόντων.

Αποικοδόμηση που προκαλείται από το φως (LID) και Συμπλέγματα Βορίου-Οξυγόνου

Το LID επηρεάζει κυρίως το συμβατικό κρυσταλλικό πυρίτιο τύπου P (PERC). Όταν οι γκοφρέτες τύπου Ρ που έχουν προσμείξεις με βόριο εκτίθενται στο ηλιακό φως, το διάμεσο οξυγόνο που είναι διαλυμένο στη ράβδο πυριτίου αντιδρά με το βόριο για να σχηματίσει σύμπλοκα Βόριο-Οξυγόνο (BO).

Κέντρα ανασυνδυασμού:Αυτά τα σύμπλοκα BO λειτουργούν ως κέντρα ανασυνδυασμού για ζεύγη ηλεκτρονίων-οπών που δημιουργούνται από φωτο.

Σύγκρουση:Οι μονάδες PERC τύπου P υφίστανται πτώση αρχικής απόδοσης 1,5% έως 3,0% εντός των πρώτων εκατοντάδων ωρών λειτουργίας πεδίου.

Η λύση N-Type:Η τεχνολογία TOPCon τύπου N (Tunnel Oxide Passivated Contact) αντικαθιστά το ντόπινγκ βορίου με ντόπινγκ φωσφόρου. Επειδή ο φώσφορος δεν αντιδρά με το οξυγόνο, τα κύτταρα TOPCon τύπου N εμφανίζουν μηδενικό καπάκι που βασίζεται σε BO.

Πρότυπα βιομηχανίας, αντίκτυπος υποβάθμισης και χρηματοοικονομική απόδοση επένδυσης (ROI).

Η ανεξέλεγκτη υποβάθμιση οδηγεί σε σωρευτική οικονομική ζημία για έναν κύκλο ζωής 30 ετών. Οι σύγχρονες αρχιτεκτονικές δομοστοιχείων μετριάζουν αυτές τις επιπτώσεις μέσω αλλαγών δομικών υλικών.

Συγκριτικός Πίνακας Τεχνολογίας

Μείωση LCOE & Οικονομική Ανάλυση

System modeling demonstrates the long-term yield advantage of deploying PID-free, N-type dual-glass modules in high-temperature environments (>40 μοίρες κατά μέσο όρο περιβάλλοντος).

Σε ζώνες υψηλής ακτινοβολίας, ο συντελεστής θερμοκρασίας -0,29%/βαθμός σε συνδυασμό με το μηδέν BO LID προσθέτει περίπου 1.450 ισοδύναμες ώρες λειτουργίας πλήρους φορτίου κατά τη διάρκεια ζωής ενός περιουσιακού στοιχείου 100 MW σε σύγκριση με τυπικές λύσεις τύπου P.

Ενοποίηση συστήματος & Συμβατότητα εξαρτημάτων

Η επίτευξη μιας ανθεκτικής ισορροπίας συστήματος (BOS) απαιτεί πλήρη συμβατότητα σε ολόκληρη τη συστοιχία DC. Οι μονάδες υψηλής απόδοσης πρέπει να ενσωματώνονται απρόσκοπτα με δομές τοποθέτησης, αλγόριθμους παρακολούθησης και συστήματα ισορροπίας αποθήκευσης.

Ακεραιότητα ενθυλάκωσης: POE έναντι EVA

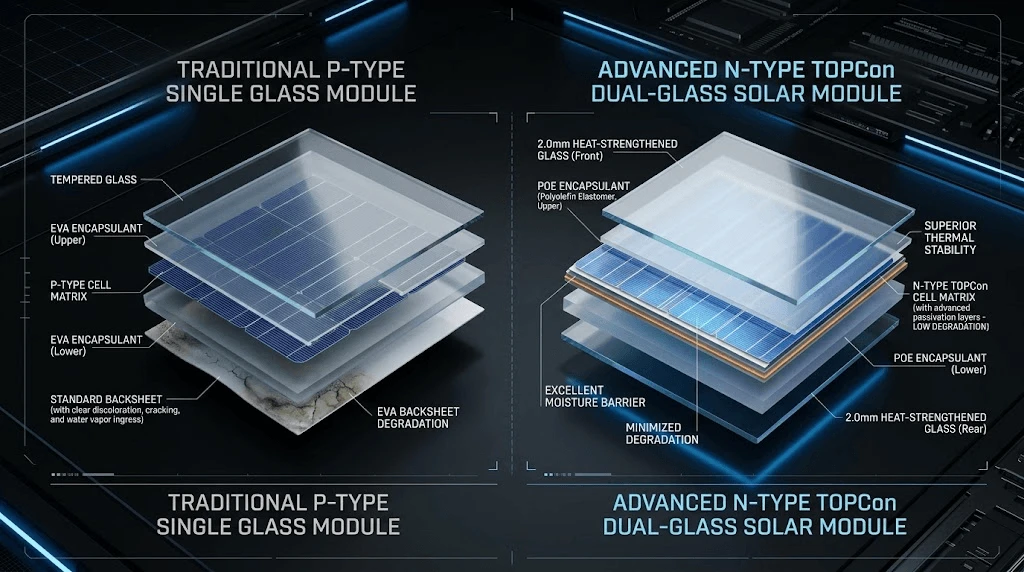

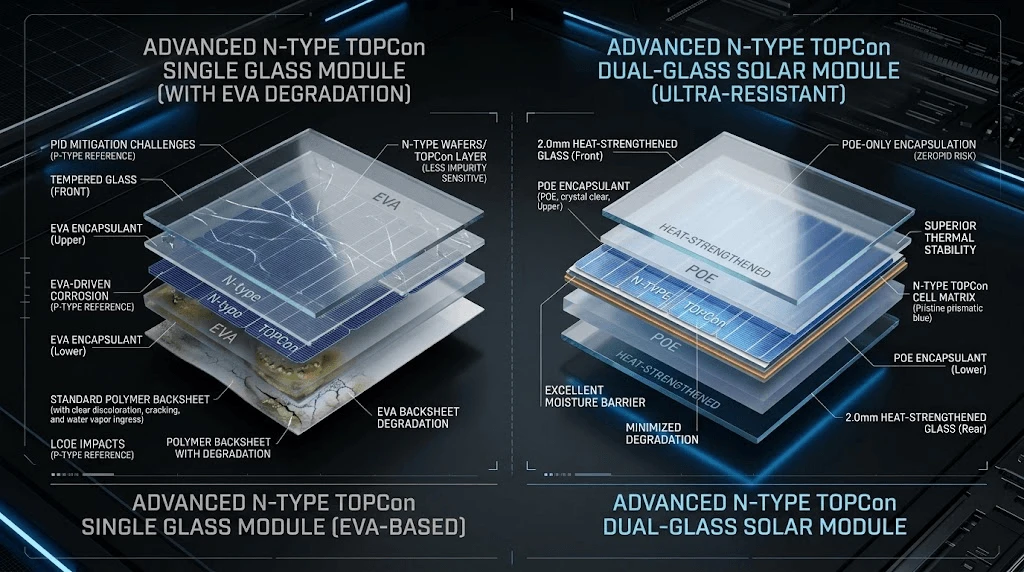

Η αντίσταση PID σε επίπεδο μονάδας βασίζεται σε μεγάλο βαθμό στη χημεία της ενθυλάκωσης:

Αιθυλένιο-Οξεικό Βινύλιο (EVA):Υπό υψηλή θερμοκρασία και υγρασία, το EVA διασπάται μέσω υδρόλυσης, παράγοντας οξικό οξύ (CH₃COOH). Το οξικό οξύ διαβρώνει τη μεταλλοποίηση των κυττάρων και ελευθερώνει Na⁺ιόντα μέσα στο γυαλί, επιδείνωση του PID.

Ελαστομερές πολυολεφίνης (POE):Το POE διαθέτει ρυθμό μετάδοσης υδρατμών (WVTR) σημαντικά χαμηλότερο από το EVA και δεν παράγει όξινα υποπροϊόντα υπό θερμική καταπόνηση. Η χρήση POE ενθυλακωτικών με διπλή γυάλινη συσκευασία απομονώνει τη μήτρα των κυττάρων από την ατμοσφαιρική υγρασία.

Υπόλοιπο συστήματος και μονάδες υψηλής ισχύος

Για εμπορικά έργα και έργα κοινής ωφέλειας που χρησιμοποιούν μορφές υψηλής ισχύος, ο συνδυασμός σχεδίων μονάδων anti-PID με εξαρτήματα ισορροπίας υψηλής απόδοσης ελαχιστοποιεί τη μηχανική και ηλεκτρική καταπόνηση:

Τοποθέτηση και ανιχνευτές:Οι δομές πλαισίου βαρέως τύπου σε μονάδες υψηλής ισχύος έχουν σχεδιαστεί για διαμορφώσεις παρακολούθησης 1P/2P, προσφέροντας μηχανική φόρτιση έως και 5400 Pa (εμπρός) / 2400 Pa (πίσω) για την αποφυγή μικρορωγμών που προκαλούν εντοπισμένα hot spots και PID.

Τοπολογία μετατροπέα:Η χρήση λειτουργικών μονάδων γείωσης ή αντι-PID νυχτερινής μετατόπισης σε στοιχειοσειρά και κεντρικούς μετατροπείς, εφαρμόζει τάση αντίστροφης πόλωσης στη συστοιχία κατά τις ώρες μη λειτουργίας, εξουδετερώνοντας τη συσσώρευση υπολειπόμενου επιφανειακού φορτίου.

Βελτιστοποίηση συστήματος:Η ενσωμάτωση πλατφορμών υψηλής ισχύος όπως η σειρά διπλού υαλοπίνακα 700-725W μειώνει το κόστος ισορροπίας συστήματος DC μειώνοντας την απαιτούμενη καλωδίωση στοιχειοσειρών, τις εισόδους του κιβωτίου συνδυασμού και τα θεμέλια παρακολούθησης ανά μεγαβάτ.

Πρότυπα Ποιοτικού Ελέγχου & Παγκόσμια Συμμόρφωση

Για να εξασφαλιστεί η αντοχή στο PID και το καπάκι σε εγκαταστάσεις υψηλής θερμοκρασίας, απαιτούνται δοκιμές τρίτων και ακριβή πρωτόκολλα κατασκευής.

Πρωτόκολλα εργοστασιακών δοκιμών και επαλήθευσης

1. Εκτεταμένη δοκιμή PID (IEC 62804-1):Οι μονάδες υπόκεινται σε πόλωση -1500V DC σε θερμοκρασία περιβάλλοντος 85 μοιρών και σχετική υγρασία 85% για τουλάχιστον 192 συνεχείς ώρες (διπλάσια από την τυπική απαίτηση IEC). Η υποβάθμιση της ισχύος πρέπει να παραμείνει κάτω από 1,0%.

2. Διπλή επιθεώρηση 100% EL (Ηλεκτροφωταύγεια):Οι μικρορωγμές λειτουργούν ως εστιακά σημεία για τοπική θέρμανση και συλλογή ιόντων. Οι μονάδες υποβάλλονται σε σάρωση EL υψηλής ανάλυσης τόσο πριν από την πλαστικοποίηση όσο και μετά το τελικό πλαίσιο για την εξάλειψη των φυσικών ελαττωμάτων πριν από την αποστολή.

3. Θερμική ανακύκλωση και υγρή θερμότητα:Η τυπική συμμόρφωση απαιτεί 200 θερμικούς κύκλους (TC200) και 1.000 ώρες υγρής θερμότητας (DH1000). Οι βοηθητικές μονάδες τύπου N διπλού γυαλιού βαθμολογούνται με DH2000, προσομοιώνοντας 25+ χρόνια σε τροπικά περιβάλλοντα υψηλής υγρασίας και υψηλής θερμοκρασίας.

FAQ

1. Πώς η κατασκευή διπλού υαλοπίνακα μειώνει το PID σε σύγκριση με τα παραδοσιακά διαφανή πίσω φύλλα σε περιοχές υψηλής θερμοκρασίας;

Τα διαφανή και αδιαφανή πολυμερικά οπίσθια φύλλα διαθέτουν υψηλό ρυθμό μετάδοσης υδρατμών (WVTR), επιτρέποντας στην υγρασία του περιβάλλοντος να εισέλθει στη μήτρα της μονάδας με την πάροδο του χρόνου. Η υδρόλυση στο εσωτερικό του ενθυλακωτικού δημιουργεί ελεύθερα ιόντα που επιταχύνουν το PID υπό υψηλές τάσεις συνεχούς ρεύματος.

Τα θερμικά ενισχυμένα μπροστινά και πίσω στρώματα γυαλιού δημιουργούν ένα αδιαπέραστο φυσικό φράγμα κατά της εισόδου υγρασίας, κλειδώνοντας τη μήτρα κυψέλης μέσα σε ένα σφραγισμένο περιβάλλον και εμποδίζοντας τη μεταφορά ιόντων που οδηγείται από την υγρασία.

2. Μπορεί μια λειτουργία ενεργού αντιστροφέα αντι-PID να αντικαταστήσει πλήρως την ανάγκη για ηλιακά πλαίσια ανθεκτικά σε PID;

Όχι. Ενώ οι μονάδες ανάκτησης κατά τη διάρκεια της νύχτας που είναι ενσωματωμένες σε κεντρικούς μετατροπείς ή μετατροπείς στοιχειοσειρών εφαρμόζουν αντίστροφη τάση πόλωσης για να εκφορτίσουν τα συσσωρευμένα επιφανειακά φορτία, λειτουργούν ως δευτερεύον στρώμα μετριασμού και όχι ως λύση βασικής αιτίας.

Εάν η χημεία της εσωτερικής μονάδας χρησιμοποιεί ενθυλακωτικά υψηλής WVTR ή ασταθή στρώματα ARC, η μη αναστρέψιμη υποβάθμιση των κυττάρων (PID-Structural) και η διάβρωση θα εξακολουθούν να συμβαίνουν κατά τις ώρες αιχμής λειτουργίας κατά τη διάρκεια της ημέρας, όταν η θερμική καταπόνηση και οι τάσεις λειτουργίας είναι στο υψηλότερο επίπεδο. Οι μονάδες Anti-PID είναι απαραίτητες για την πρωταρχική προστασία.

3. Ποια πρωτόκολλα συσκευασίας και μεταφοράς χρησιμοποιούνται για την πρόληψη μικρορωγμών και κινδύνων PID κατά την αποστολή μεγάλων αποστάσεων;

Οι μονάδες βαρέως βάρους διπλού γυαλιού 700W+ συσκευάζονται σε κάθετες, υψηλής πυκνότητας παλέτες με ξύλινο πλαίσιο, σχεδιασμένες να απομονώνουν τους δυναμικούς κραδασμούς του δρόμου.

Οι μονάδες διαχωρίζονται με μη λειαντικά προστατευτικά γωνιών και συρρικνώνονται με προστατευτική μεμβράνη φραγμού ατμών για να αποτρέπεται η διείσδυση ομίχλης αλατιού και υγρασίας κατά τη μεταφορά εμπορευμάτων στον ωκεανό. Οι παλέτες έχουν σχεδιαστεί για άμεση φόρτωση εμπορευματοκιβωτίων χωρίς δυναμική στοίβαξη καταπόνησης, αποτρέποντας μικρο-ρωγμές στη μήτρα πυριτίου που χρησιμεύουν ως σημεία εκκίνησης για το PID.
