Τεχνικός οδηγός για την ανάπτυξη εμπορικών ηλιακών συστημάτων αποθήκευσης όλα-σε-One το 2026

Αξιολογήστε τα ενσωματωμένα όλα-σε-έναν χώρο αποθήκευσης ηλιακής μπαταρίας. Μάθετε πώς η αρχιτεκτονική plug-και-παιξίματος, η ενσωματωμένη-στο EMS και οι συμπαγείς διατάξεις μειώνουν το LCOE και την εργασία στον αγρό.

Τεχνικά σημεία συμφόρησης στην ανάπτυξη εμπορικής και βιομηχανικής αποθήκευσης ενέργειας

Τα εμπορικά και βιομηχανικά (C&I) ηλιακά έργα-συν-αποθήκευσης συχνά αντιμετωπίζουν καθυστερήσεις εγκατάστασης, σφάλματα καλωδίωσης πεδίου και αστοχίες επικοινωνίας μεταξύ-συσκευών. Οι παραδοσιακές αρχιτεκτονικές διαίρεσης{4}}συστημάτων απαιτούν ξεχωριστή μηχανική για μετατροπείς στοιχειοσειρών, αυτόνομα συστήματα αποθήκευσης ενέργειας μπαταριών (BESS), εξωτερικά συστήματα διαχείρισης μπαταριών (BMS) και συστήματα διαχείρισης ενέργειας τρίτων-μερών (EMS). Αυτή η κατακερματισμένη προσέγγιση αυξάνει τους χρόνους συναρμολόγησης πεδίου, αυξάνει το κόστος εργασίας στο Balance of System (BOS) και δημιουργεί ασυμβατότητες χειραψίας υλικολογισμικού κατά τη διάρκεια ταχείας εναλλαγής φορτίου ή συμβάντων διαταραχής δικτύου.

Η ανάπτυξη ενός ενσωματωμένου συστήματος ηλιακής αποθήκευσης-όλα σε-επιλύει αυτά τα σημεία τριβής δομικής μηχανικής. Ενοποιώντας τον υβριδικό μετατροπέα, τις μονάδες μπαταρίας LiFePO4, την ενεργή θερμική διαχείριση και το EMS σε ένα ενιαίο εργοστασιακό-δοκιμασμένο περίβλημα, οι ομάδες μηχανικών εξαλείφουν τους κινδύνους σχεδιασμού της καλωδίωσης πεδίου, επιβάλλουν αυστηρά πρότυπα ασφαλείας και μειώνουν τα χρονοδιαγράμματα θέσης σε λειτουργία από εβδομάδες σε ημέρες.

Τεχνική Ανάλυση & Βασικοί Μηχανικοί Μηχανικοί

Ολοκληρωμένη Αρχιτεκτονική και Τοπολογία

Ένα σύστημα ηλιακής αποθήκευσης όλα-σε-ενοποιεί τη μετατροπή ενέργειας και την αποθήκευση ενέργειας σε μια ενιαία αρχιτεκτονική-σύζευξης DC ή AC-. Οι σύγχρονες μονάδες C&I-σε μία-μία χρησιμοποιούν υψηλής-ηλεκτρονικής ισχύος MOSFET καρβιδίου του πυριτίου (SiC) σε τρεις-τοπολογίες μετατροπέων Neutral Point Clamped (NPC) σε τρία επίπεδα, επιτυγχάνοντας μέγιστες αποδόσεις μετατροπής που υπερβαίνουν το 98%.

Advanced Battery Chemistry & BMS Control Logic

Σύνθεση κυττάρων:Χρησιμοποιώντας φωσφορικό σίδηρο λιθίου Tier-1matic κύτταρα με ενεργειακή πυκνότητα άνω των 160 Wh/kg, προσφέροντας ανώτερη θερμική σταθερότητα έως και 500 βαθμούς αποσύνθεσης.

Συγχρονισμός BMS & EMS:Το BMS πολλαπλών επιπέδων επικοινωνεί μέσω του διαύλου CAN υψηλής-ταχύτητας (1 Mbps) με τον κύριο ελεγκτή, εκτελώντας ενεργή εξισορρόπηση επιπέδου κυψέλης- (2A–5A ρεύμα εξισορρόπησης) για να ελαχιστοποιηθεί η μετατόπιση χωρητικότητας σε 6,000+ κύκλους βαθιάς εκφόρτισης (80% /D / D).

Θερμική Διαχείριση:Σχέδια αγωγών υγρού-ψύξης ή εξαναγκασμένου αέρα-διατηρούν τις διαφορές θερμοκρασίας των κυττάρωνσεσε ολόκληρη τη συστοιχία του πακέτου, αποτρέποντας την τοπική θερμική καταπόνηση και παρατείνοντας τη διάρκεια ζωής.

Βιομηχανικά πρότυπα και μετρήσεις απόδοσης

Σύγκριση μετρήσεων απόδοσης

Ανάλυση επιπτώσεων LCOE

Η μετάβαση σε μια ενσωματωμένη αρχιτεκτονική αποθήκευσης{0}}και-μειώνει το ισοπεδωμένο κόστος αποθήκευσης (LCOS) και το LCOE μέσω βελτιστοποιήσεων άμεσων κεφαλαίων και λειτουργικών δαπανών:

Ενοποίηση Συστήματος & Συμβατότητα

Το σύστημα αποθήκευσης-όλα σε-διασυνδέεται με ηλιακές φωτοβολταϊκές συστοιχίες, δομές τοποθέτησης και μικροδίκτυα τοποθεσίας. Για να δείτε τις πλήρεις τεχνικές προδιαγραφές, τα σχέδια διαστάσεων και τα διαγράμματα διαμόρφωσης, επισκεφτείτε τη σελίδα μαςΌλα-σε-Σελίδα προϊόντος Solar Storage System.

1. Διαλειτουργικότητα Φ/Β πίνακα:Η παρακολούθηση πολλαπλών καναλιών MPPT υποστηρίζει σύγχρονες μονάδες TOPCon τύπου N- υψηλού-ρεύματος 182 mm και 210 mm, υποστηρίζοντας έως και 20A ρεύμα MPPT ανά συμβολοσειρά χωρίς αποκοπή.

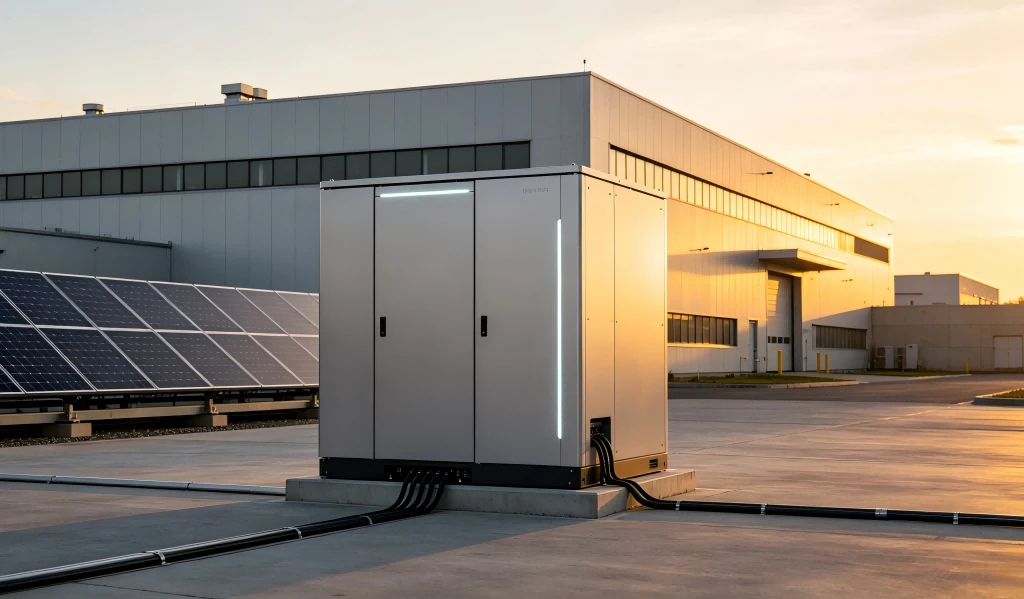

2. Space-Εξοικονόμηση αποτυπώματος:Η κατακόρυφα στοιβαγμένη αρθρωτή αρχιτεκτονική βελτιστοποιεί το αποτύπωμα της γης και του κτιρίου, επιτρέποντας την εγκατάσταση σε εξωτερικούς τοίχους εμπορικών κτιρίων ή μέσα σε στενούς ηλεκτρικούς χώρους.

3. Έξυπνο δίκτυο ενσωμάτωσης:Το εργοστασιακό-ρυθμισμένο υλικολογισμικό υποστηρίζει λειτουργίες υποστήριξης δικτύου IEEE 1547-2018, UL 1741 SB και Rule 21, συμπεριλαμβανομένου του δυναμικού ελέγχου άεργου ισχύος (Volt-VAR / Watt-VAR) και της ρύθμισης συχνότητας.

QΈλεγχος uality & Παγκόσμια Συμμόρφωση

Για να διασφαλιστεί η λειτουργική αξιοπιστία υπό σοβαρή περιβαλλοντική πίεση, η εργοστασιακή συναρμολόγηση τηρεί αυστηρά πρωτόκολλα διασφάλισης ποιότητας:

1. Δοκιμή ηλεκτροφωταύγειας (EL) & υπερήχων: 100% μη καταστροφική δοκιμή συγκολλήσεων στοιχείων μπαταρίας και εσωτερικών αγωγών αγωγών για την αποφυγή αιχμών αντίστασης.

2. Θερμική γήρανση και καύση-στη δοκιμή: Πλήρης-κύκλωση φόρτισης/εκφόρτισης χωρητικότητας κάτω απόσυνθήκες περιβάλλοντος θαλάμου για 72 συνεχόμενες ώρες πριν από την αποστολή.

3. Δομική & Περιβαλλοντική Ακεραιότητα: Σεισμική πιστοποίηση σύμφωνα με τα πρότυπα IEEE 693 και δοκιμή διάβρωσης με αλάτι{2}}(IEC 60068-2-52 Severity 6) για παράκτιες εγκαταστάσεις.

4. Παγκόσμιες πιστοποιήσεις: Πλήρης συμμόρφωση με τα πρότυπα IEC 62619, IEC 62477-1, UL 1973, UL 9540, UL 9540A (δοκιμή θερμικής διαφυγής πυρκαγιάς σε επίπεδο μονάδας) και UN 38.3 για την ασφάλεια των μεταφορών.

FAQ

Πώς διατηρεί το σύστημα θερμικής διαχείρισης all{0}}σε-την ισορροπία της μπαταρίας σε θερμοκρασίες λειτουργίας που υπερβαίνουν τους 50 βαθμούς;

Το ενσωματωμένο σύστημα χρησιμοποιεί μια μονάδα ψύξης-υγρού-κλειστού βρόχου σε συνδυασμό με ψύξη αντλίας θερμότητας μεταβλητής-συχνότητας. Το EMS παρακολουθεί συνεχώς 32 αισθητήρες θερμοκρασίας ανά μονάδα μπαταρίας. Όταν οι θερμοκρασίες περιβάλλοντος υπερβαίνουν τους 40 βαθμούς , το σύστημα αυξάνει την κυκλοφορία του υγρού ψυκτικού μέσου μέσω κρύων πλακών μικρο-καναλιού κάτω από κάθε κυψέλη, διατηρώντας τις θερμοκρασίες του πυρήνα κάτω από 35 βαθμούς με διαφορά θερμοκρασίας κυψέλης-προς{10}}κυψέλης (Delta T) κάτω από 2 βαθμούς . Αυτό αποτρέπει τη θερμική υποβάθμιση και την υποβάθμιση των κυττάρων.

Ποια είναι τα πρότυπα μηχανικής συσκευασίας και αποστολής που χρησιμοποιούνται για την αποφυγή κακής ευθυγράμμισης κυψέλης και ζημιάς στον εσωτερικό ζυγό κατά τη μεταφορά εμπορευματοκιβωτίων;

Τα συστήματα αποστέλλονται σε βαρέως τύπου-απομονωμένα κουφώματα μεταφοράς με κραδασμούς-που περικλείονται μέσα σε σφραγισμένους σάκους προστασίας υγρασίας υπό κενό-και ξύλινα κιβώτια με πιστοποίηση IP67-. Οι μονάδες μπαταρίας κλειδώνονται μηχανικά με τη χρήση εσωτερικών δομικών ράβδων πρόσδεσης που χαρακτηρίζονται για αντοχή σε κραδασμούς 3G κατά μήκος όλων των αξόνων. Οι αποστολές περιλαμβάνουν βαθμονομημένους τρισδιάστατους δείκτες πρόσκρουσης και αισθητήρες κλίσης σε εξωτερική συσκευασία για την επαλήθευση της ακεραιότητας της μεταφοράς κατά την άφιξη στο λιμάνι.

Μπορεί το ολοκληρωμένο σύστημα διαχείρισης ενέργειας (EMS) να υποστηρίξει προσαρμοσμένη χαρτογράφηση μητρώου Modbus για ελεγκτές μικροδικτύων OEM;

Ναί. Το ενσωματωμένο-EMS υποστηρίζει πλήρως διαμορφώσιμους καταχωρητές RS485 και Ethernet Modbus RTU/TCP. Οι ενοποιητές συστήματος και οι συνεργάτες OEM μπορούν να επαναπροσδιορίσουν τους χάρτες επικοινωνίας, να προσαρμόσουν τα όρια προτεραιότητας φόρτισης/εκφόρτισης, να εφαρμόσουν προσαρμοσμένη λογική αιχμής{4}}ή να διασυνδεθούν με εξωτερικά δίκτυα SCADA μέσω προσαρμοσμένων διαμορφώσεων API που έχουν διαμορφωθεί κατά το εργοστασιακό FAT (Factory Acceptance Testing) ή απομακρυσμένα μέσω ασφαλών ενημερώσεων υλικολογισμικού OTA.

Ζητήστε Τεχνική Συμβουλευτική Μηχανικού

Ζητήστε μια τεχνική αξιολόγηση τοποθεσίας, υπολογισμό διάταξης συστήματος ή έλεγχο εργοστασίων για επερχόμενα έργα ηλιακής ενέργειας C&I-συν-αποθήκευσης.

Επικοινωνήστε με την ομάδα μηχανικών μας για μια προσαρμοσμένη διάταξη Φ/Β συστήματος 5 MW και λεπτομερή προσφορά BOM εντός 48 ωρών.
