Ένας τεχνικός οδηγός για την ασφάλεια LiFePO4 BMS, που καλύπτει την ενεργή εξισορρόπηση, τη θερμική διαχείριση, τα διαγνωστικά σε επίπεδο κυψελών-και τη διεθνή συμμόρφωση.

Η ανάπτυξη συστημάτων αποθήκευσης ενέργειας (ESS) φωσφορικού σιδήρου λιθίου (LiFePO4) σε εμπορικούς και βιομηχανικούς τομείς (C&I) αντιμετωπίζει αυστηρές επιχειρησιακές απαιτήσεις ορίων. Ενώ η χημεία LiFePO4 εμφανίζει εγγενή θερμική σταθερότητα σε σύγκριση με τις παραλλαγές του νικελίου-μαγγανίου-κοβαλτίου (NMC), η μη μετριασμένη ανισορροπία των κυττάρων, η θερμική διάδοση και τα ελαττώματα τοπολογίας ελέγχου εξακολουθούν να απειλούν τη μακροζωία του περιουσιακού στοιχείου.

Ένα μεμονωμένο στοιχείο που λειτουργεί έξω από το βέλτιστο παράθυρο τάσης του (2,5V έως 3,65V) μπορεί να προκαλέσει τοπική υποβάθμιση, μειώνοντας τη χωρητικότητα της συσκευασίας έως και 35% σε 1.500 κύκλους. Επιπλέον, η ανεπαρκής θερμική παρακολούθηση κινδυνεύει με τοπικά συμβάντα θέρμανσης, οδηγώντας σε απροσδόκητη απενεργοποίηση του συστήματος και χρόνο διακοπής λειτουργίας.

Για την προστασία-μακροπρόθεσμα ισοπεδωμένο κόστος αποθήκευσης (LCOS), οι εργολάβοι EPC και οι διαχειριστές έργων απαιτούν ισχυρές αρχιτεκτονικές Συστήματος Διαχείρισης Μπαταριών (BMS) πολλαπλών{{1} επιπέδων. Αυτή η ανάλυση σκιαγραφεί τους πρωτεύοντες μηχανισμούς ελέγχου, τις τοπολογίες εξισορρόπησης και τα διαγνωστικά πρωτόκολλα που είναι απαραίτητα για τη σταθερότητα του πακέτου LiFePO4 ποιότητας -.

Τεχνική Ανάλυση: Core Safety Mechanisms & Architecture

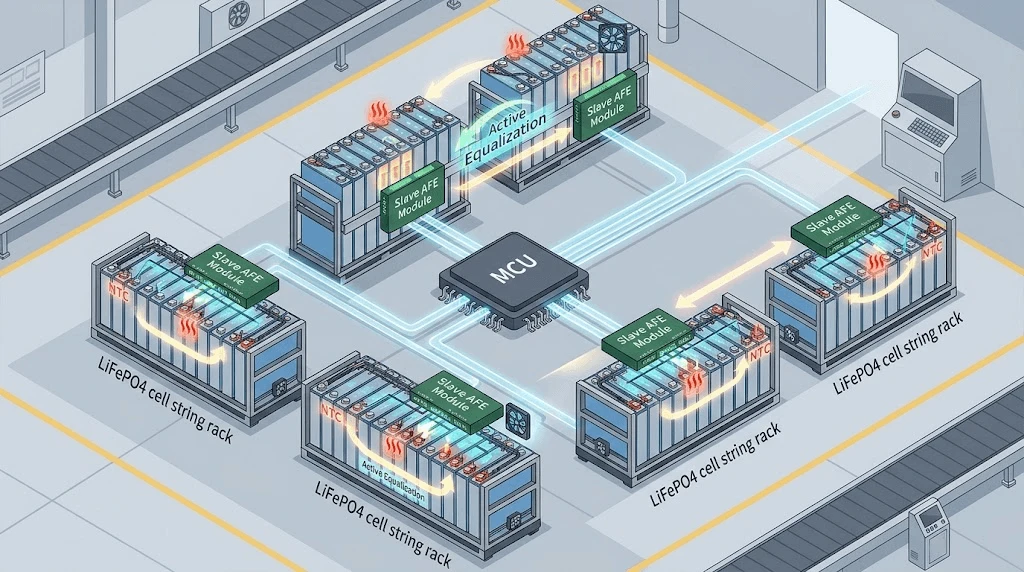

Ένα ανθεκτικό BMS βασίζεται σε μια κατανεμημένη κύρια-υτελική αρχιτεκτονική. Τα Αναλογικά Μπροστινά-Τελικά (AFE) IC παρακολουθούν απευθείας ομάδες κυψελών, περνώντας την τηλεμετρία στην κεντρική MCU μέσω απομονωμένων διεπαφών διαύλου CAN.

1. Κυψέλη-Παρακολούθηση στάθμης τάσης & βαθμονόμηση κατωφλίου

Η ακριβής ανίχνευση τάσης απαιτεί αποκλειστικά κανάλια AFE με ανοχή σήματος < ±2 mV. Οι τυπικές καμπύλες εκφόρτισης LiFePO4 παρουσιάζουν ένα εξαιρετικά επίπεδο επίπεδο τάσης μεταξύ 30% και 80% κατάστασης φόρτισης (SOC), καθιστώντας τις μεθόδους ανοιχτού{5}}τάσεως κυκλώματος (OCV) ανεπαρκείς για την εκτίμηση της κατάστασης. Ένα BMS υψηλής-βαθμίδας συνδυάζει την καταμέτρηση Coulomb με τους αλγόριθμους εκτεταμένου φίλτρου Kalman (EKF) για την παρακολούθηση του SOC με ακρίβεια εντός ±2. Τα κατώφλια παραμέτρων προστασίας πρέπει να επιβάλλονται από το υλικό-στο επίπεδο AFE για να διασφαλίζεται η εκτέλεση ανεξάρτητα από την καθυστέρηση του υλικολογισμικού MCU:

Over-Διακοπή τάσης (OVC):3,65 V (Επίπεδο κυψέλης) / Καθυστέρηση:<10 ms

Πάνω από-Ανάκτηση τάσης: 3.45V

Κάτω από-Διακοπή τάσης (UVC):2,50V (Επίπεδο κυψέλης) / Καθυστέρηση:<10ms

Στην ενότητα-Ανάκτηση τάσης:2.80V

2. Ενεργές τοπολογίες εξισορρόπησης κυττάρων

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), απαιτείται ενεργή εξισορρόπηση.

Τα ενεργά συστήματα χρησιμοποιούν αμφίδρομους μετατροπείς DC-μετατροπείς DC ή χωρητικά δίκτυα μεταγωγής για τη μεταφορά φορτίου από κυψέλες υψηλότερης-τάσης σε κυψέλες χαμηλότερης-τάσης τόσο κατά τη διάρκεια του κύκλου φόρτισης όσο και κατά τη διάρκεια του κύκλου εκφόρτισης. Επιτρέποντας ρεύματα εξισορρόπησης μεταξύ 2Α και 5Α, οι ενεργές τοπολογίες μετριάζουν την απώλεια χωρητικότητας από τη διακύμανση χωρητικότητας μεταξύ μεγάλων σειρών κυψελών, βελτιώνοντας την απόδοση χρησιμοποιήσιμης ενέργειας κατά τη διάρκεια του κύκλου ζωής του στοιχείου.

3. Θερμική Διαχείριση & Προγνωστική Διαγνωστική

Η διακύμανση θερμοκρασίας σε μια μονάδα δεν πρέπει να υπερβαίνει τους 3 βαθμούς. Το BMS χρησιμοποιεί θερμίστορ αρνητικού συντελεστή θερμοκρασίας (NTC) που έχουν διαμορφωθεί σε ελάχιστη αναλογία 1 αισθητήρα ανά 4 κυψέλες σειράς, συν πρόσθετους ανιχνευτές συνδεδεμένους σε MOSFET τροφοδοσίας και κύριες ράβδους ζυγών.

Το ενσωματωμένο υλικολογισμικό υπολογίζει συνεχώς τις θερμικές διαβαθμίσεις dT/dt. Εάν ένας εντοπισμένος ρυθμός μεταβολής της θερμοκρασίας κυψέλης υπερβαίνει τη 1 μοίρα /λεπτό, το σύστημα ενεργοποιεί διαγνωστικές ειδοποιήσεις πριν φτάσει σε απόλυτες{2}}περικοπές θερμοκρασίας (φόρτιση 55 μοίρες / εκφόρτιση 60 μοίρες).

Βιομηχανικά πρότυπα και αντίκτυπος στο LCOS

Η επιλογή ενός BMS βιομηχανικής-βαθμίδας αλλάζει άμεσα τα οικονομικά του έργου επεκτείνοντας την απόδοση του κύκλου ζωής και μειώνοντας τις λειτουργικές δαπάνες (OpEx).

Ανάλυση επιπτώσεων LCOS

Διατηρώντας ανισορροπία κυψέλης κάτω από 10 mV σε διάρκεια ζωής 8.000-κύκλων, ένα ενεργό-BMS εξισορρόπησης αποτρέπει τον πρόωρο τερματισμό της στοιχειοσειράς που προκαλείται από μεμονωμένες κυψέλες χαμηλής τάσης. Αυτή η δυνατότητα μειώνει το ισοπεδωμένο κόστος αποθήκευσης (LCOS) κατά:

· Διατήρηση ωφέλιμης χωρητικότητας:Αποτρέπει το εφέ "ασθενέστερου συνδέσμου", διατηρώντας τη χωρητικότητα των συμβολοσειρών κοντά στις ονομαστικές αξιολογήσεις.

· Μειωμένοι κύκλοι αντικατάστασης:Παρατείνει τη συνολική διάρκεια ζωής της συσκευασίας πέραν των 10 ετών χωρίς να απαιτεί αντικατάσταση της μονάδας κυψέλης μέσης-ζωής.

Ενοποίηση Συστήματος & Συμβατότητα

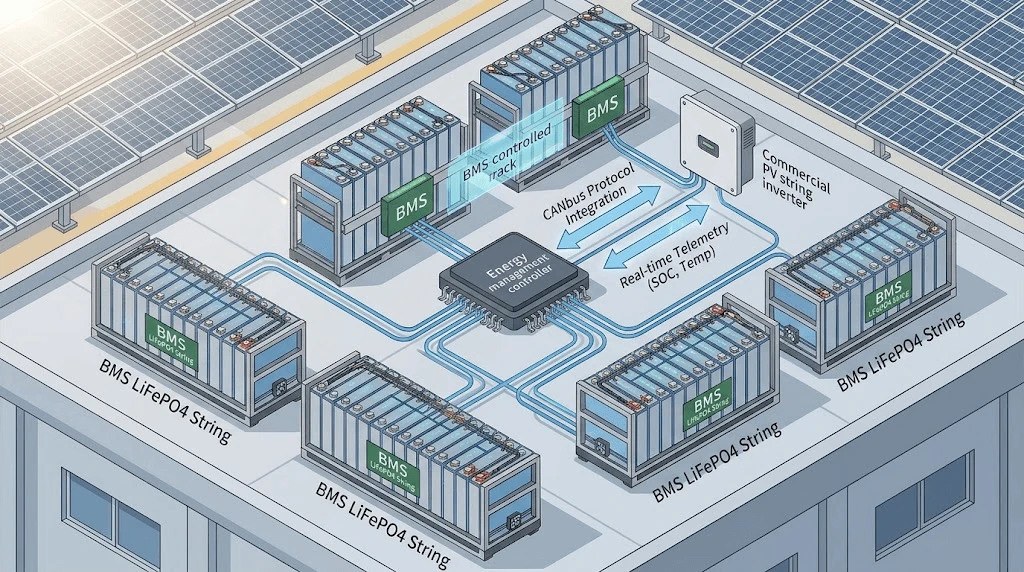

Ένα συμβατό BMS πρέπει να διασυνδέεται απρόσκοπτα με συστήματα μετατροπής ισχύος (PCS) και ελεγκτές ηλιακής φόρτισης.

Κατά την ανάπτυξη εμπορικών λύσεων αποθήκευσης όπως ηΜονάδα αποθήκευσης ενέργειας 25,6V 100Ah, οι βιομηχανικές επικοινωνίες εξαρτώνται από τα πρωτόκολλα CAN bus 2.0B και Modbus RTU χαμηλής-λανθάνουσας καθυστέρησης. Το BMS μεταδίδει δυναμικά όρια λειτουργίας στον μετατροπέα σε πραγματικό χρόνο:

Τρέχον όριο χρέωσης (CCL):Δυναμικά ρυθμιζόμενο με βάση τη μέγιστη τάση κυψέλης και την εσωτερική θερμοκρασία.

Όριο ρεύματος εκφόρτισης (DCL):Ρυθμίζεται με βάση την ελάχιστη τάση κυψέλης, τη θερμοκρασία και το παρόν SOC.

Αυτή η επικοινωνία κλειστού-βρόχου αναγκάζει τον μετατροπέα να ρυθμίσει την έξοδο του γκαζιού πριν παραβιαστούν τα όρια θερμότητας ή τάσης, αποτρέποντας σκληρούς τερματισμούς λειτουργίας του συστήματος κάτω από προφίλ βαρέως φορτίου.

Ποιοτικός Έλεγχος & Παγκόσμια Συμμόρφωση

Η διασφάλιση βιομηχανικής ασφάλειας απαιτεί επαληθευμένη τήρηση των παγκόσμιων προτύπων δοκιμών.

UL 1973:Πρότυπο ασφαλείας για μπαταρίες που χρησιμοποιούνται σε σταθερές εφαρμογές. Επαληθεύει τη δομική ακεραιότητα, τον περιορισμό των κυττάρων και την ηλεκτρική ασφάλεια υπό συνθήκες σφάλματος.

IEC 62619:Επιβάλλει δοκιμές λειτουργικής ασφάλειας για βιομηχανικές μπαταρίες λιθίου, συμπεριλαμβανομένων των δοκιμών θερμικής διάδοσης και των ελέγχων ασφαλείας λογισμικού της μονάδας ελέγχου.

ΟΗΕ 38.3:Δοκιμές ασφάλειας μεταφοράς, συμπεριλαμβανομένης της προσομοίωσης υψομέτρου, θερμικού σοκ, κραδασμών, κρούσεων, εξωτερικού βραχυκυκλώματος και εξαναγκασμένης εκφόρτισης.

Ο ποιοτικός έλεγχος κατασκευής πρέπει να ενσωματώνει αυτοματοποιημένες δοκιμές τέλους-γραμμής-(EOL). Κάθε πλακέτα BMS υποβάλλεται σε επαλήθευση προστασίας βραχυκυκλώματος-, ελέγχους βαθμονόμησης σε όλα τα κανάλια μέτρησης και καύση-σε προετοιμασία υπό υψηλές θερμικές συνθήκες (50 μοίρες ) πριν από την τελική συναρμολόγηση.

FAQ

1. Πώς το BMS αποτρέπει τη διάδοση θερμικής διαρροής υπό συνθήκες βραχυκυκλώματος;

Το BMS χρησιμοποιεί μια στρατηγική άμυνας δύο επιπέδων: οι διακοπές υλικού βραχυκυκλώματος πρωτεύοντος-υλικού πυροδοτούν εξαιρετικά-γρήγορες σταθερές-αποσυνδέσεις κατάστασης/διακοπτών MOSFET εντός < 100 μικροδευτερόλεπτων όταν παραβιάζονται τα τρέχοντα όρια. Εάν χρησιμοποιείτε μηχανικό ρελέ ή τοπολογία επαφών, οι ασφάλειες υπερ-ημιαγωγών παρέχουν δευτερεύουσα φυσική απομόνωση. Επιπλέον, το υλικολογισμικό ελέγχου παρακολουθεί διανύσματα dT/dt για να ανιχνεύσει εσωτερικό βραχυκύκλωμα πριν από την εξαέρωση αερίου ή τη θερμική διάδοση.

2. Ποιες είναι οι απαιτήσεις υλικοτεχνικής υποστήριξης και ασφάλειας για την αποστολή πακέτων LiFePO4 υψηλής χωρητικότητας στο εξωτερικό;

Όλες οι συσκευασίες πρέπει να είναι πιστοποιημένες σύμφωνα με τους κανονισμούς 38.3 των Ηνωμένων Εθνών και να αποστέλλονται σε κατάσταση φόρτισης (SOC) μεταξύ 30% και 50%. Τα πακέτα απαιτούν συσκευασία κινδύνου-πιστοποιημένη από τα Ηνωμένα Έθνη (Κλάση 9 επικίνδυνα εμπορεύματα) που διαθέτει ενισχυμένη εσωτερική μόνωση, προστασία ακροδεκτών βραχυκυκλώματος-και εσωτερική συσκευασία σφραγισμένη από την υγρασία-. Το BMS πρέπει να ρυθμιστεί σε χαμηλή-«Λειτουργία βαθιάς αδράνειας» κατά τη μεταφορά για να περιοριστεί η αυτοεκφόρτιση στο < 0,5% ανά μήνα.

3. Ποια είναι τα όρια για προσαρμοσμένες προσαρμογές υλικολογισμικού OEM/ODM BMS για συγκεκριμένα πρωτόκολλα μετατροπέα;

Τα όρια προσαρμογής περιλαμβάνουν τροποποίηση δομών πλαισίου CANbus/RS485, αντιστοίχιση προσαρμοσμένων διευθύνσεων μητρώου Modbus, προσαρμογή δυναμικών αλγορίθμων υπολογισμού SOC/SOH και διαμόρφωση προσαρμοσμένων καμπυλών διακοπής θερμοκρασίας/τάσης. Οι τροποποιήσεις φυσικών επιπέδων επιτρέπουν επιλογές μεταξύ κυκλωμάτων μεταγωγής MOSFET στερεάς κατάστασης ή εξωτερικού επαφέα με βάση τα όρια τάσης του συστήματος (έως 1000 VDC. Η τυπική αλλαγή μηχανικής για προσαρμογές πρωτοκόλλου υλικολογισμικού είναι συνήθως 2 έως 3 εβδομάδες.
